Binder 扫盲

Binder 是什么，怎么用，是如何运作的？

Binder 是什么

也许你已经看过许多篇文章讲 AIDL、Binder 是什么但是仍然摸不着头脑，也搞不清楚什么 Stub、Proxy、IBinder等等是是什么，但是一提到 App 与服务器通信的接口与接口风格，你也许马上能够想到 RESTful、GraphQl、gRPC 等一系列内容，下文将通过与 gRPC 类比的带你理解 Binder 中各部分分别是什么。

gRPC 与 Protobuf

在介绍 Binder 之前，我想先简单介绍一下 gRPC 是什么，这对于后续的类比介绍十分重要。如果你已经知道 gRPC 与 protobuf，那么这一节可以直接跳过。

简单来说，gRPC (Google Remote Procedure Call) 是Google开发的一个 RPC 框架，用于客户端直接调用服务端提供的函数，说白了就是一种 API 接口的设计方法，跟 RESTful、GraphQL 一样都只是一个 API 接口框架，gRPC 的优势是使用 *ProtoBuf *作为接口描述、数据交换的格式（RESTful 风格的接口通常使用的是 JSON），而 ProtoBuf 的优势是快、小、平台无关，相较于 JSON 来说使用数据二进制格式封装，结构更紧凑，更易解析，同时通过 protobuf 只需要描述接口与对象，即可自动生成所需语言的数据类与接口，服务端只需要实现生成代码中的接口即可提供服务，客户端只需要初始化时指定服务器的 URL 即可像调用本地函数一样调用服务器的接口。

下面引用 https://www.cnblogs.com/zhangmingcheng/p/16329237.html 的例子：

我们可以简单定义一个 protobuf 文件

syntax = "proto3";
// 这部分的内容是关于最后生成的go文件是处在哪个目录哪个包中，../pb代表在当前目录的上一级pb目录中生成，message代表了生成的go文件的包名是message。
option go_package = "../pb;pb";

message MessageResponse {
  string responseSomething = 1;
}

message MessageRequest {
  string saySomething = 1;
}

service MessageSender {
  rpc Send(MessageRequest) returns (MessageResponse) {}
}

很容易可以看出，我们定义了一个service，称为MessageSender，这个服务中有一个rpc方法，名为Send。这个方法会发送一个MessageRequest，然后返回一个MessageResponse。

随后我们可以使用 protobuf 提供的命令行工具自动生成代码，代码生成以后服务端只需要实现以下代码：

// grpc-practice/pkg/serviceImpl/MessageSenderServerImpl.go
package serviceImpl

import (
    "context"
    "grpc-practice/pkg/pb"
    "log"
)

type MessageSenderServerImpl struct {
    *pb.UnimplementedMessageSenderServer
}

func (MessageSenderServerImpl) Send(context context.Context, request *pb.MessageRequest) (*pb.MessageResponse, error) {
    log.Println("receive message:", request.GetSaySomething())
    resp := &pb.MessageResponse{}
    resp.ResponseSomething = "roger that!"
    return resp, nil
}

// grpc-practice/pkg/service/main.go

package main

import (
    "google.golang.org/grpc"
    "grpc-practice/pkg/pb"
    "grpc-practice/pkg/serviceImpl"
    "log"
    "net"
)

func main() {
    srv := grpc.NewServer()
    pb.RegisterMessageSenderServer(srv,serviceImpl.MessageSenderServerImpl{})
    listener, err := net.Listen("tcp", ":8002")
    if err != nil {
        log.Fatalf("failed to listen: %v", err)
    }

    err = srv.Serve(listener)
    if err != nil {
        log.Fatalf("failed to serve: %v", err)
    }
}

即可创建一个简单的 gRPC 服务器，而客户端使用该 protobuf 文件也可以快速生成代码，能够让客户端调用接口如同调用本地方法一样：

// grpc-practice/pkg/client/main.go

package main

import (
    "context"
    "google.golang.org/grpc"
    "grpc-practice/pkg/pb"
    "log"
)

func main() {
    conn, err := grpc.Dial("127.0.0.1:8002",grpc.WithInsecure())
    if err != nil {
        log.Fatalf("did not connect: %v", err)
    }
    defer conn.Close()

    client := pb.NewMessageSenderClient(conn)
    resp, err := client.Send(context.Background(), &pb.MessageRequest{SaySomething: "hello world!"})
    if err != nil {
        log.Fatalf("could not greet: %v", err)
    }
    log.Println("receive message:", resp.GetResponseSomething())
}

使用其他语言也是一样，如使用客户端使用 Rust：

#[tokio::main]
async fn main() -> Result<(), Box<dyn std::error::Error>> {
    let addr = Endpoint::from_static("https://127.0.0.1:8002");

    let mut client = MessageSenderClient::connect(addr.clone()).await?;
    let request = Request::new(MessageRequest {
        say_something: "tonic".to_string(),
    });
    let response = client.send(request).await?;
    println!("response: {:?}", response.into_inner());

    Ok(())
}

可以看到使用 gRPC 不需要使用大量的代码构建 HTTP 请求，解析响应，整套请求流程与调用对象的函数几乎一样，大大简化了客户端与服务器通信接口的实现（这一切主要靠 protobuf 自动生成的代码来实现）

Binder 与 AIDL

简单来说，Binder是 Android 进程间通信 IPC (Inter-Process Communication) 的一种协议/机制，可以理解为进程间通信的 gRPC 协议。而 AIDL(Android Interface Definition Language) 就是 Binder 中的 protobuf，负责定义接口。

  1. 我们可以使用 AIDL 定义一个接口，相当于 gRPC 使用 protobuf 定义接口：

        package my.package;
    interface IFoo {
        int doFoo();
    }

  2. 接着Rebuild一下项目后IDE就会自动生成由 aidl 文件生成桩代码，相当于通过 protobuf 文件生成接口定义文件和抽象，其生成的代码大致为以下结构：

    public interface IFooService extends android.os.IInterface {

  public int doFoo() throws android.os.RemoteException {
    ...
  }

  // Stub是一个Binder，相当于上一章中的GradeBinder
  public static abstract class Stub extends android.os.Binder implements IFooService {

      public static IFooService asInterface(android.os.IBinder obj) {
        if ((obj == null)) {
          return null;
        }
        android.os.IInterface iin = obj.queryLocalInterface(DESCRIPTOR);
        if (((iin != null) && (iin instanceof IFooService))) {
          // 如果是当前进程则直接返回当前 Binder 对象
          return ((IFooService) iin);
        }
        // 跨进程则返回Binder的代理对象
        return new IFooService.Stub.Proxy(obj);
      }

      @Override
      public boolean onTransact(int code, android.os.Parcel data, android.os.Parcel reply, int flags){
        ...
      }

      @Override
      public android.os.IBinder asBinder() {
        return this;
      }

  }

  private static class Proxy implements IFooService {
    private android.os.IBinder mRemote;

    Proxy(android.os.IBinder remote) {
      mRemote = remote;
    }

    @Override
    public int doFoo() throws android.os.RemoteException {
      ...
    }

    @Override
    public android.os.IBinder asBinder() {
      return mRemote;
    }
  }
}

  3. 服务端继承实现 IFoo.Stub 抽象类，等价于 gRPC 实现接口具体的处理

        import my.package.IFoo;
    public class MyFoo extends IFoo.Stub {
        @Override
        int doFoo() { ... }
    }

  4. 编写服务

    public class MyService extends Service {

    public static final int REQUEST_CODE=1000;

    @Nullable
    @Override
    public IBinder onBind(Intent intent) {
        return new MyFoo();
    }
}

  5. 注册服务，等价于 gRPC 服务端监听端口提供服务

    import android.os.ServiceManager;
// registering
ServiceManager.addService("service-name", myService);

  6. 客户端绑定 Service 并调用，绑定 Service 相当于 gRPC 中客户端连接服务端

public class AidlActivity extends BaseViewBindingActivity<ActivityBinderBinding> {

    private IFooService mBinderProxy;

    private final ServiceConnection mServiceConnection = new ServiceConnection() {
        @Override
        public void onServiceConnected(ComponentName componentName, IBinder iBinder) {
            // 连接服务后，根据是否跨进程获取Binder或者Binder的代理对象
            mBinderProxy = IFooService.Stub.asInterface(iBinder);
        }

        @Override
        public void onServiceDisconnected(ComponentName componentName) {
            mBinderProxy = null;
        }
    };

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        binding.btnBindService.setOnClickListener(view -> bindGradeService());
        binding.btnFindGrade.setOnClickListener(view -> getFoo());
    }

    // 绑定服务
    private void bindGradeService() {
        String action = "android.intent.action.server.aidl.gradeservice";
        Intent intent = new Intent(action);
        intent.setPackage(getPackageName());
        bindService(intent, mServiceConnection, BIND_AUTO_CREATE);
    }

    private void getFoo() {
        int grade = 0;
        try {
            bar = mBinderProxy.doFoo();
        } catch (RemoteException e) {
            e.printStackTrace();
        }
    }
}

以上代码基本将 Binder 与 gRPC 中的内容对应起来，相信对于理解 Binder 以及 AIDL 是什么，怎么用已经有了一个初步的认识，接下来就是 AIDL 中生成的代码中各内容是什么

AIDL 生成的都是些什么

那么 AIDL 生成的代码中的IFooService, IInterface, Stub, Proxy…都是些什么呢？

IFooService

IFooService 应该是最清晰的一个，他就是由我们定义的 AIDL 代码中的 interface IFoo，里面有我们定义的接口 int doFoo();，而 IFooService 继承了 IInterface，而他的定义很简单：

/**
 * Base class for Binder interfaces.  When defining a new interface,
 * you must derive it from IInterface.
 */
public interface IInterface
{
    /**
     * Retrieve the Binder object associated with this interface.
     * You must use this instead of a plain cast, so that proxy objects
     * can return the correct result.
     */
    public IBinder asBinder();
}

只定义了一个 asBinder 方法，而该方法在 Stub 类和 Proxy 类中分别实现，用于使接口能返回相关联的Binder。

Stub

Stub 是一个抽象类，继承了 Binder，实现了 IFooService，用户实际的接口代码也是后续通过继承 Stub 实现的，所以实现 IFooService 接口是很自然的，Stub 中生成的 asInterface 方法用于客户端中将获取到的实现了 IBinder 接口的对象强制转型为(可以理解为反序列化)为实现了 IFooService 的对象

Binder 与 IBinder

Binder 类实现了 IBinder 接口，其中最关键的代码是实现了 transact 方法：

public class Binder implements IBinder {

    ...

    /**
     * Default implementation rewinds the parcels and calls onTransact. On
     * the remote side, transact calls into the binder to do the IPC.
     */
    public final boolean transact(int code, @NonNull Parcel data, @Nullable Parcel reply,
            int flags) throws RemoteException {
        if (false) Log.v("Binder", "Transact: " + code + " to " + this);
        if (data != null) {
            data.setDataPosition(0);
        }
        // 简单判断后调用 onTransact
        boolean r = onTransact(code, data, reply, flags);
        if (reply != null) {
            reply.setDataPosition(0);
        }
        return r;
    }

    protected boolean onTransact(int code, @NonNull Parcel data, @Nullable Parcel reply,
            int flags) throws RemoteException {
        if (code == INTERFACE_TRANSACTION) {
            reply.writeString(getInterfaceDescriptor());
            return true;
        } else if (code == DUMP_TRANSACTION) {
            ParcelFileDescriptor fd = data.readFileDescriptor();
            String[] args = data.readStringArray();
            if (fd != null) {
                try {
                    dump(fd.getFileDescriptor(), args);
                } finally {
                    IoUtils.closeQuietly(fd);
                }
            }
            // Write the StrictMode header.
            if (reply != null) {
                reply.writeNoException();
            } else {
                StrictMode.clearGatheredViolations();
            }
            return true;
        } else if (code == SHELL_COMMAND_TRANSACTION) {
            ParcelFileDescriptor in = data.readFileDescriptor();
            ParcelFileDescriptor out = data.readFileDescriptor();
            ParcelFileDescriptor err = data.readFileDescriptor();
            String[] args = data.readStringArray();
            ShellCallback shellCallback = ShellCallback.CREATOR.createFromParcel(data);
            ResultReceiver resultReceiver = ResultReceiver.CREATOR.createFromParcel(data);
            try {
                if (out != null) {
                    shellCommand(in != null ? in.getFileDescriptor() : null,
                            out.getFileDescriptor(),
                            err != null ? err.getFileDescriptor() : out.getFileDescriptor(),
                            args, shellCallback, resultReceiver);
                }
            } finally {
                IoUtils.closeQuietly(in);
                IoUtils.closeQuietly(out);
                IoUtils.closeQuietly(err);
                // Write the StrictMode header.
                if (reply != null) {
                    reply.writeNoException();
                } else {
                    StrictMode.clearGatheredViolations();
                }
            }
            return true;
        }
        return false;
    }
}

而 transact 方法实际上在 Proxy 类的 doFoo 方法中调用：

  private static class Proxy implements IFooService {
    @Override
    public int doFoo() throws android.os.RemoteException {
        android.os.Parcel _data = android.os.Parcel.obtain();
        android.os.Parcel _reply = android.os.Parcel.obtain();
        int _result;
        try {
          _data.writeInterfaceToken(DESCRIPTOR);
          // _data.writeString(something); 如果接口有传入参数的话会使用类似的方法将参数写入 _data
          // 在此处调用
          boolean _status = mRemote.transact(Stub.TRANSACTION_doFoo, _data, _reply, 0);
          if (!_status && getDefaultImpl() != null) {
            return getDefaultImpl().doFoo();
          }
          _reply.readException();
          _result = _reply.readInt();
        } finally {
          _reply.recycle();
          _data.recycle();
        }
        return _result;
    }

    @Override
    public android.os.IBinder asBinder() {
      return mRemote;
    }
  }

而当跨进程调用时客户端通过 asInterface 获取到的 IFooService 对象正是 Proxy：

  public static abstract class Stub extends android.os.Binder implements IFooService {

      public static IFooService asInterface(android.os.IBinder obj) {
        if ((obj == null)) {
          return null;
        }
        android.os.IInterface iin = obj.queryLocalInterface(DESCRIPTOR);
        if (((iin != null) && (iin instanceof IFooService))) {
          // 如果是当前进程则直接返回当前Binder对象
          return ((IFooService) iin);
        }
        // 跨进程则返回Binder的代理对象
        return new IFooService.Stub.Proxy(obj);
      }
  }

至此，全流程已经跑通了。IBinder 的作用更像是建立了一个进程间的连接，所有的调用都经过 Proxy 类中的方法序列化(使用 Parcel)，然后由 IBinder 这个连接所提供的 transact 方法传递到服务端，服务端通过 Stub 方法的 onTransact 进行反序列化，并调用 Stub 方法下的 doFoo() 方法获取返回结果（该方法为抽象方法，需服务端继承实现），最后将返回值通过 transact 方法返回到客户端，由客户端 Proxy.doFoo 完成后续的返回值反序列化，最终返回给客户端。

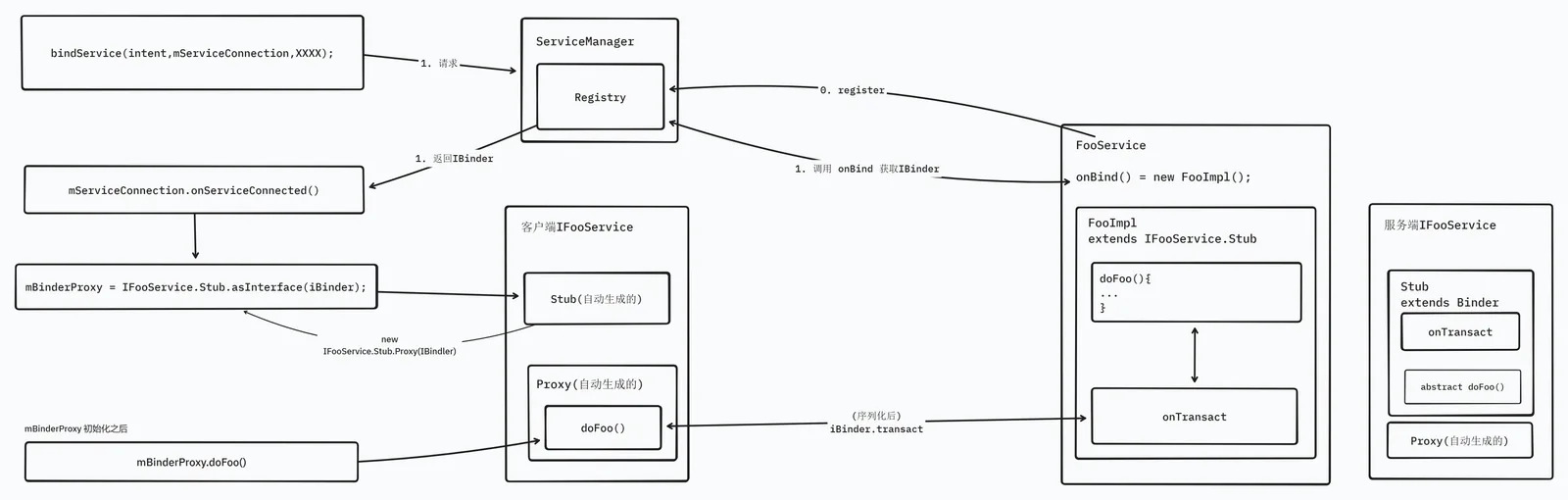

全流程图：

Binder 流程图

Binder 原理

相信到这里你已经对 Binder 是什么以及其工作流程图已经有了大概的了解，此时再回过头去看 Binder 的实现原理也会更加轻松，有很多其他文章讲解原理已经十分清晰了，这里就不再赘述，可以参考这篇文章：

Android : 跟我学Binder — (1) 什么是Binder IPC？为何要使用Binder机制？
